3.1.5 Крышка головки цилиндров

3.1.5. Крышка головки цилиндров

ОБЩИЕ СВЕДЕНИЯ

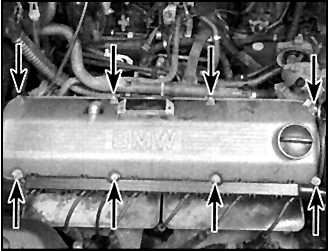

Гайки крепления крышки головки цилиндров и вентиляционный шланг

Крышка головки цилиндров BMW 3 (E30)

Порядок затягивания гаек крышки головки цилиндров 4-цилиндрового (вверху) и 6-цилиндрового (внизу) двигателей

Крышка головки цилиндров BMW 3 (E30)

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите воздушный фильтр.
2. Отсоедините от крышки головки цилиндров вентиляционный шланг.
3. На двигателе М20 снимите стойку всасывающего коллектора и кронштейн датчиков (или клапана стабилизации оборотов холостого хода), предварительно отсоединив разъемы.

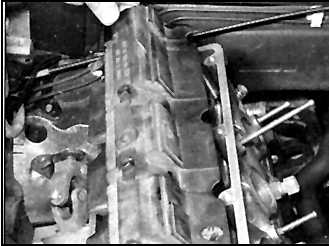

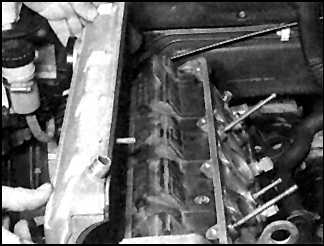

4. Отверните гайки крепления крышки. Отсоедините держатель высоковольтных проводов, или снимите кожух проводов со шпилек (на рисунке справа – 4-цилиндровый двигатель, на рисунке слева – 6-цилиндровый двигатель).
	5. Снимите крышку головки цилиндров двигателя М40 и прокладку.
	6. На двигателе М40 также снимите крышку распредвала.
	7. Достаньте полукруглую заглушку в передней части головки цилиндров двигателя М40 (если предусмотрены).
8. Перед установкой очистите уплотняемые поверхности крышки и головки цилиндров от остатков уплотнений.
9. Замените полукруглую заглушку, смазав место прилегания к прокладке крышки головки цилиндров герметиком RTV. Заверните гайки в течение не более 10 мин после нанесения герметика.
10. Снимите крышку и прокладку. На двигателе М40 также снимите крышку распредвала. Достаньте полукруглую заглушку в передней части головки цилиндров (если предусмотрены).
11. На двигателе М40 установите крышку распредвала и новую прокладку. Равномерно затяните гайки в порядке указанном на иллюстрации, не допуская их чрезмерного затягивания, чтобы не сдеформировать крышку.
12. Далее сборка выполняется в обратном порядке.
