3.1.15 Масляный насос

3.1.15. Масляный насос

Cнятие

ПОРЯДОК ВЫПОЛНЕНИЯ

Двигатели М10 и М20
1. Снимите поддон.
	2. На двигателе М10 отверните 3 болта крепления ведомой шестерни (или гайку).
	3. Отверните болты.
	4. Снимите насос.
	5. На двигателе М20 вращение передается насосу через промежуточный вал, связанный с ведущим валиком насоса. Для доступа к валику снимите прижимную пластину и достаньте заглушку. Выньте ведущий валик и осмотрите шестерни. В случае износа шестерни промежуточного вала или подшипника вал замените.
6. Для замены промежуточного вала снимите двигатель, зубчатый ремень и переднюю крышку.
Двигатель М40
	7. Снимите зубчатый ремень, головку цилиндров и натяжитель ремня.
8. Отверните болт ступицы носка коленвала (см. подраздел 3.1.11) и снимите звездочку с разделительной шайбой (выступ на шайбе должен быть обращен внутрь).

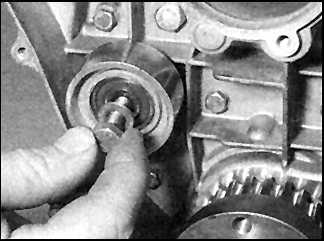

9. Отверните болты и достаньте направляющий и стабилизирующий валики (M40).
	10. Достаньте шпонку (M40).

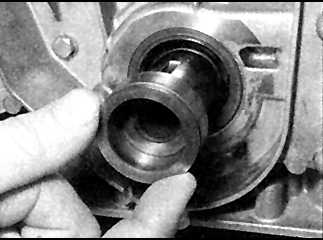

	11. Снимите дистанционную втулку.

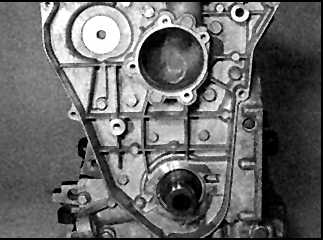

	12. Отверните болты и снимите переднюю крышку с насосом. Обратите внимание на расположение болтов, которые имеют разную длину.
	13. Достаньте кольцо из канавки в носке коленвала. Выпрессуйте сальник из корпуса.

Предупреждение

При каждой разборке двигателя масляный насос рекомендуется менять независимо от его состояния.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

Двигатели М10 и М20
1. Снимите крышку и проверьте состояние зубьев шестерен (роторов) и маслоприемника.
2. Соберите насос, погрузите в сосуд с маслом и проверьте его работу, вращая валик от руки. Из выпускного отверстия должно выходить масло.
Двигатель М40
	3. Отвинтите винты.

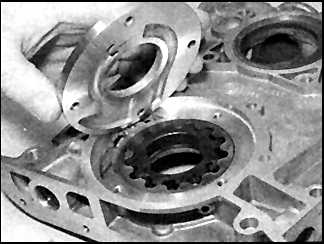

	4. Снимите крышку насоса.

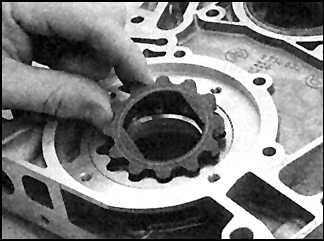

	5. Снимите внутреннюю шестерню масляного насоса.

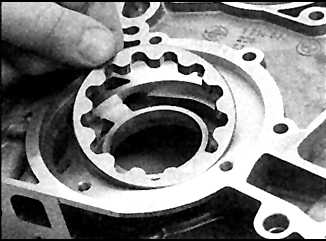

	6. Снимите наружнюю шестерню масляного насоса.
7. Достаньте шестерни, промойте насос и соберите, не нарушая ориентацию шестерен.

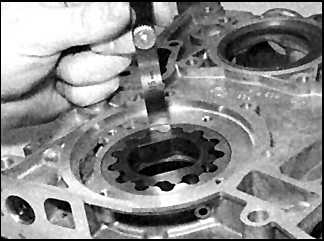

	8. Проверьте зазоры насоса между шестерней и корпусом.
	9. Проверьте зазоры между шестернями.
10. Соберите насос.
	11. Из редукционного клапана достаньте стопорное кольцо.
	12. Достаньте втулку.
	13. Достаньте пружину.
	14. Достаньте поршень.
15. Проверьте состояние всех деталей.
	16. Измерьте длину пружины.
17. Соберите клапан.

Сборка

Сборка выполняется в обратном порядке, на двигателе М40 при сборке замените сальник и все прокладки.

ПОРЯДОК ВЫПОЛНЕНИЯ

	1. Установите новые прокладки на переднюю часть блока цилиндров.

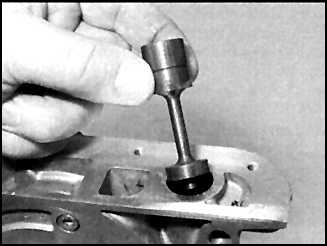

	2. Запрессуйте новый клапан.
