8.2.6 Блокирующий выключатель/ выключатель сигнала заднего хода

8.2.6. Блокирующий выключатель/ выключатель сигнала заднего хода

ОБЩИЕ СВЕДЕНИЯ

Выключатель блокирует запуск двигателя во всех положениях селектора кроме P и N, а также включает сигнал заднего хода при переводе селектора в положение R. В противном случае требуется проверка или замена выключателя.

Проверка, регулировка и замена

ПОРЯДОК ВЫПОЛНЕНИЯ

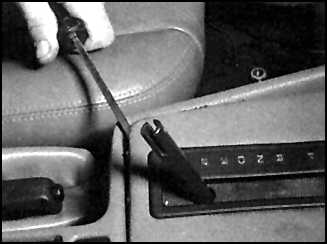

	1. Отверните винт крепления рукоятки селектора и снимите рукоятку. Подденьте и достаньте накладку у основания селектора.
2. Переведите селектор в положение N, отсоедините разъем с проводами, ведущими к выключателю и проверьте наличие цепи между выводами с черно-белым и зелено-черным проводами.
3. Переведите селектор в положение Р и снова проверьте наличие цепи между этими же выводами.
4. Переведите селектор в положения D, 1 и 2 и проверьте наличие разрыва между выводами с сине-белым и зелено-желтым проводами а также между выводами с сине-белым и зелено-черным проводами.
5. В положении селектора R цепь должна быть между выводами с черно-белым и зелено-желтым проводами.
