7.2.5 Система принудительной вентиляции картера (PCV-система)

7.2.5. Система принудительной вентиляции картера (PCV-система)

ОБЩИЕ СВЕДЕНИЯ

Система принудительной вентиляции картера предназначена для снижения содержания углеводородов в выбросах двигателя из-за отсоса газов из картера двигателя. Внутрикартерные газы направляются для дожигания в цилиндрах двигателя.

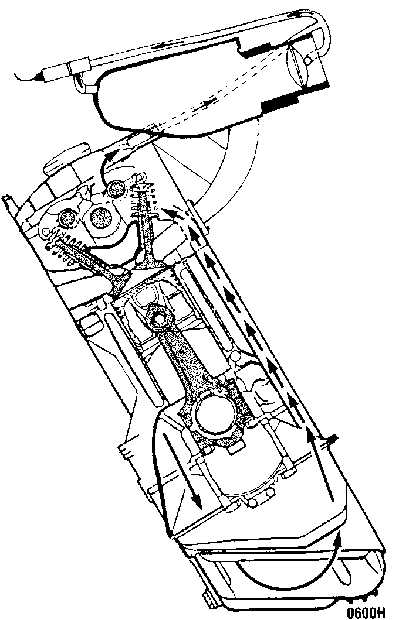

Устройство системы принудительной вентиляции картера (М20)

Система принудительной вентиляции картера (PCV-система) BMW 3 (E30)

Система замкнутого типа. Внутрикартерные газы направляются прямо в воздушный фильтр под действием давления внутри двигателя. Газы со свежим воздухом не смешиваются. В патрубок для выхода газов установлен пламегаситель.

Шланг вентиляции картера

Из крышки головки цилиндров газы выходят через шланг.

Фильтр в системе вентиляции картера не предусмотрен, поэтому периодически прочищайте каналы выхода газов от грязи и нагара.
