13.2.10 Отопитель и кондиционер

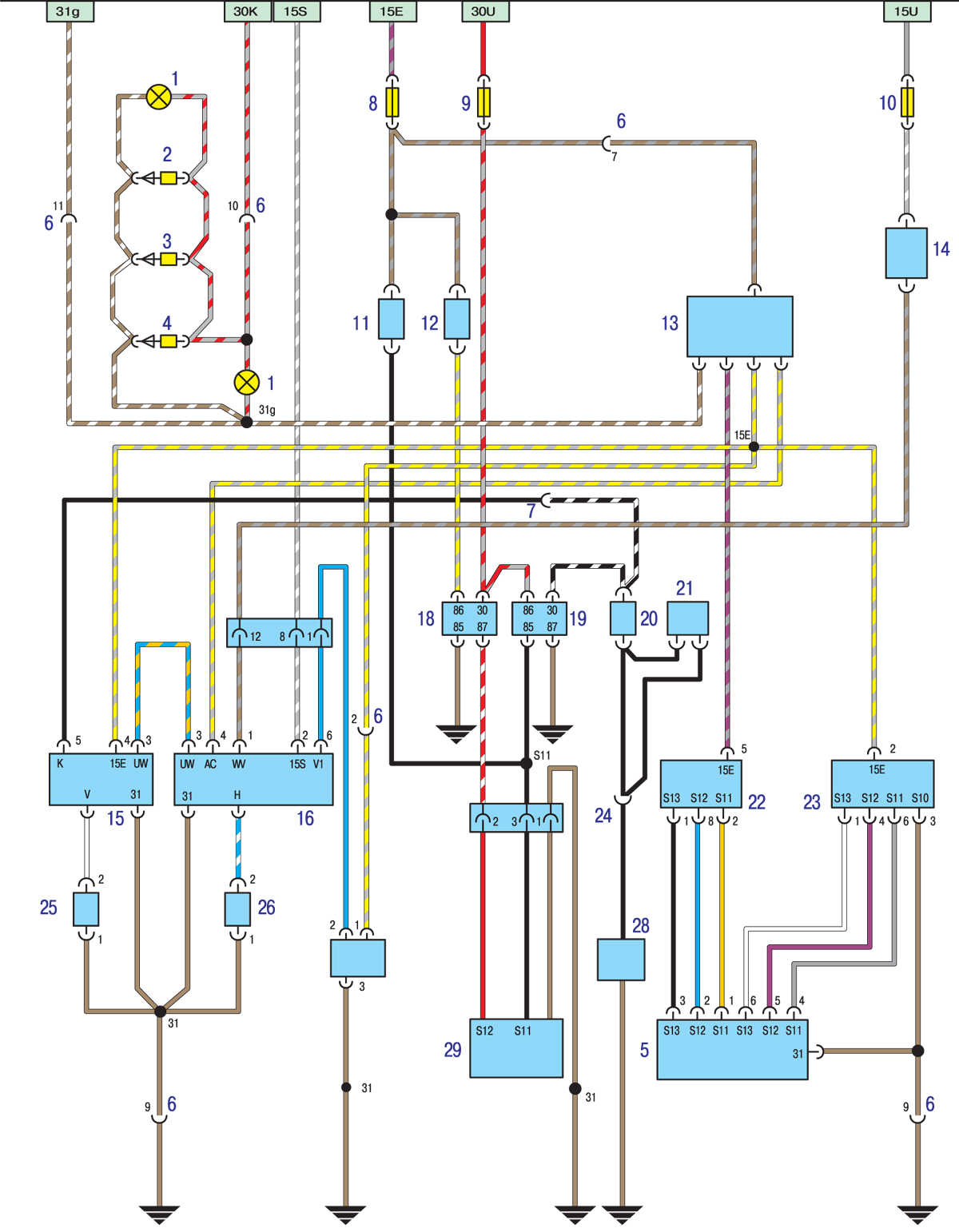

13.2.10. Отопитель и кондиционер

ОБЩИЕ СВЕДЕНИЯ

1. Подсветка рукояток управления отопителем
2. Светодиод III
3. Светодиод II
4. Светодиод I
5. Переключатель вентилятора отопителя (испарителя кондиционера)
6. Разъем 13-контактный, соединяющий
проводку отопителя с центральным жгутом проводов
7. Разъем, соединяющий переднюю секцию проводки с панелью управления отопителем
8. Предохранитель вентилятора отопителя
9. Предохранитель (включение 2-й скорости вентилятора)
10. Предохранитель цепей освещения салона, сигнала заднего хода, тахометра и привода зеркал, смонтирован на распределительной колодке
11. Датчик температуры вентилятора (91° С,
1 скорость)
12. Датчик температуры вентилятора (99° С,
2 скорость)
13. Переключатель кондиционера
14. Кран отопителя
15. Терморегулятор испарителя
16. Блок управления кондиционером (на панели управления отопителем)

17. Контактный разъем проводки дополнительного вентилятора
18. Реле 2-й скорости дополнительного вентилятора (смонтировано на распределительной колодке)
19. Реле первой скорости дополнительного вентилятора (смонтировано на распределительной колодке)
20. Датчик давления влагоотделителя
21. Не используется
22. Вентилятор радиатора отопителя
23. Вентилятор испарителя
24. Контактный разъем проводки датчика высокого давления влагоотделителя и электромагнитной муфты компрессора
25. Датчик температуры (смонтирован в испарителе)
26. Датчик температуры (смонтирован в отопителе)
27. Датчик температуры в салоне (находится слева под нижней декоративной панелью салона)
28. Электромагнитная муфта компрессора
29. Дополнительный вентилятор
